Хроматографічний аналіз трансформаторного масла

1. Хроматографічний аналіз трансформаторного масла
2. Які дефекти виявляються хроматографическим аналізом трансформаторного масла?
3. Діагностика силових трансформаторів

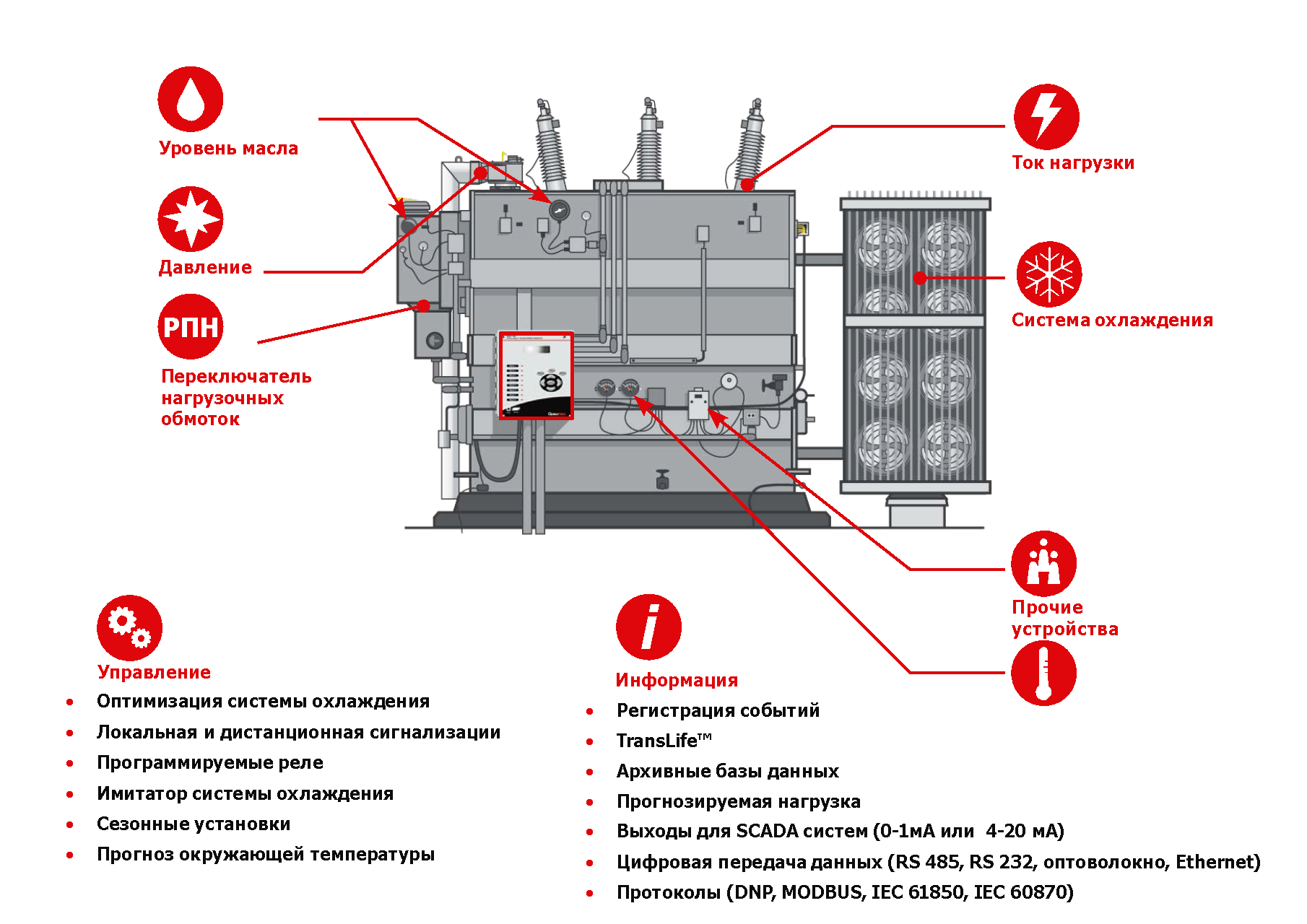

Безперервний моніторинг технічного стану силових трансформаторів за всіма ключовими параметрами включає в себе контроль:

• навантаження по струму;
• рівня масла, а також його температури;
• температури обмотки;
• сигналізації та ін.

Пропоновані системи моніторингу трансформаторів можуть працювати як в автономному режимі, так і з інтеграцією в АСУТП підприємства. Оперативна робота з архівами і динамічний аналіз даних дозволяють оптимізувати навантаження і продовжити термін служби енергетичного устаткування.

Ми пропонуємо впровадження наступних систем моніторингу:

• Qualitrol 509 серії ITM (контроль стану масляних трансформаторів);
• 118 ITM (безперервне спостереження за «сухими» силовими установками);
• 506 VTM / 507 ITM (дистанційна реєстрація параметрів фіксованого обладнання);
• T / Guard 408 (оптоволоконная система контролю температури силових установок за допомогою спеціальних датчиків).

Хроматографічний аналіз трансформаторного масла

Дослідження трансформаторного масла на наявність розчинених газів також є одним з ключових параметрів контролю стану силових маслонаповнених трансформаторів. За присутності розчинених небезпечних газів і їх концентрації можна на ранній стадії виявити несправності конструктивних вузлів маслонаповнених трансформаторів і шунтуючих реакторів.

Найбільш затребуваним методом безперервної діагностики є хроматографический онлайн-аналіз розчинених газів в трансформаторному маслі. У лінійці продукції «БО-ЕНЕРГО» представлені потокові онлайн-хроматографи «Серверон», контролюючі від 2 до 8 ключових газів, виготовлені відповідно до ТУ-4215-001-70110824-2014 і внесені до Державного реєстру засобів вимірювальної техніки (свідоцтво № US. C.31.004.A №56677.

Які дефекти виявляються хроматографическим аналізом трансформаторного масла?

Стан обладнання оцінюється за наявністю газів, їх концентрації та за швидкістю її зростання. Якщо в досліджуваній рідині присутній водень (H₂), то вірогідні дефекти електричного характеру, а саме - дугові і іскрові розряди.

Надлишок етану (C₂H₆) свідчить про появу термічних несправностей, наприклад, про нагріванні ізоляції до +300 ... + 400 ° C. Наявність метану (CH₄) в охолоджуючої рідини сигналізує про більш високій температурі - до + 600 ° C. Якщо за результатами моніторингу в трансформаторному маслі виявлено газ етилен (C₂H₄), то перегрів сильний, вище +600 ° C.

Присутність розчиненого ацетилену (С₂Н₂) свідчить про регулярно виникає іскрінні і проскакує електричної дузі. Причиною може бути порушення ізоляції стяжних шпильок, листів технічної стали або некоректне заземлення муздрамтеатру.

Якщо в досліджуваній рідині виявлено присутність СО або СО₂, то це сигнал про прискорений старінні або зволоженні твердої електричної ізоляції.

Для силових агрегатів потужністю понад 110 кВт хроматографический аналіз трансформаторного масла рекомендується проводити не рідше 1 разу на півроку. Наявність спеціальних вводів дає можливість брати проби без зупинки обладнання.

Діагностика силових трансформаторів

Розглянуті технології, включаючи хроматографический аналіз трансформаторного масла онлайн, є неруйнівними методами контролю стану енергетичного обладнання.

Діагностика силових трансформаторів за такою методикою забезпечує наступні переваги:

• оцінку технічного стану без виведення з експлуатації;
• виявлення несправностей на ранніх стадіях;
• спостереження за всіма процесами всередині системи;
• визначення оптимальних термінів ремонту.

Замовити у нас діагностику силового трансформатора можна по телефону +7 (495) 739-42-50 або заповнивши форму заявки на сторінці «Контакти».
